• BOQUILLA CORTE OXIPROPANO #229
|
|
|
Boquilla #229 |
Frente Boquilla #229 |
| |
|
|
CARACTERISTICAS
|
- Compatibles con los equipos de oxicorte tipo AIRCO
- La mezcla de los gases de calentamiento se hace en la boquilla para mayor seguridad.
- Camisa mecanizada a partir de una barra sólida de cobre. Dura 3 veces más que las fundas fabricadas con tubería delgada.
- Diseño de ranuras de precalentamiento en forma de "V". Permiten una llama de calentamiento más estable y eficiente que maximiza la transferencia de calor, resultando en un corte más veloz y mejores acabados al trabajar sobre superficies pintadas u oxidadas.
- Las ranuras de precalentamiento anchas son residentes a obstrucciones y son fáciles de limpiar.
|
| |
Tabla de identificación de Boquillas
para corte Oxi-Propano #229 |
CODIGO |
TAMAÑO
BOQUILLA
No. |
DIÁMETRO ORIFICIO DE CORTE
|
PRESION DE GAS
|
ESPESOR DE CORTE
(pulgadas)
|
| Oxígeno (psi)
|
Propano (psi) |
M1H0163 |
229-0 |
1.0mm
|
35
|
7
|
1/4 |
M1H0164 |
229-1 |
1.2mm
|
45
|
9
|
1/2 |
M1H0165 |
229-2 |
1.4mm
|
45
|
9
|
1 |
M1H0166 |
229-3 |
1.6mm
|
45
|
9
|
1-1/2 |
M1H0167 |
229-4 |
1.8mm
|
55
|
11
|
2-1/2 |
M1H0168 |
229-5 |
2.0mm
|
55
|
11
|
4 |
M1H0169 |
229-6 |
2.4mm
|
55
|
11
|
6 |
M1H0170 |
229-7 |
2.8mm
|
65
|
13
|
8 |
| M1H0171 |
229-8 |
3.2mm
|
65
|
13
|
10 |
M1H0172 |
229-9 |
3.6mm
|
65
|
13
|
12 |
|
| |
arriba
• BOQUILLA DE CORTE OXI-PROPANO AFH |
| |
|
|
Boquilla AFH |
Frente Boquilla AFH |
| |
|
|
CARACTERISTICAS
|
- Compatibles con los equipos de oxicorte tipo AIRCO
- La mezcla de los gases de calentamiento se hace en la boquilla para mayor seguridad.
- El cuerpo de la boquilla es construido en una sola pieza de bronce para mayor confiabilidad.
- La Camisa es mecanaizada a partir de una barra sólida de cobre. Dura 3 veces más que las fundas fabricadas con tubería delgada.
- Diseño de ranuras de precalentamiento en forma de "V". Permiten una llama de calentamiento más estable y eficiente que maximiza la transferencia de calor, resultando en un corte más veloz y mejores acabados al trabajar sobre superficies pintadas u oxidadas.
- Las ranuras de precalentamiento anchas son residentes a obstrucciones y son de fácil limpieza.
|
Tabla de identificación de Boquillas
de Corte Oxipropano AFH
|
CODIGO |
TAMAÑO
BOQUILLA
No. |
DIÁMETRO ORIFICIO DE CORTE
|
PRESION DE GAS
|
ESPESOR DE CORTE
(pulgadas) |
Oxígeno (psi)
|
Propano (psi) |
M1H0189 |
AFH-0 |
1.0mm
|
30
|
3
|
1/4 |
M1H0190 |
AFH-1 |
1.2mm
|
35
|
4
|
3/4 |
M1H0191 |
AFH-2 |
1.4mm
|
45
|
4
|
1-1/4 |
M1H0192 |
AFH-3 |
1.6mm
|
50
|
4
|
2 |
M1H0193 |
AFH-4 |
1.8mm
|
50
|
6
|
3 |
M1H0194 |
AFH-5 |
2.0mm
|
55
|
6
|
4 |
M1H0195 |
AFH-6 |
2.4mm
|
60
|
6
|
6 |
M1H0196 |
AFH-7 |
2.8mm
|
65
|
8
|
8 |
M1H0197 |
AFH-8 |
3.2mm
|
75
|
10
|
10 |
M1H0198 |
AFH-9 |
3.6mm
|
80
|
12
|
12 |
|
|
arriba |
• BOQUILLA DE CORTE OXI-PROPANO GPN |
|
|
Boquilla GPN |
Frente Boquilla GPN |
| |
|
|
CARACTERISTICAS
|
- Compatibles con los equipos de oxicorte tipo VICTOR
- El cuerpo de la boquilla es construido en una sola pieza de bronce para mayor confiabilidad.
- La camisa es mecanizada a partir de una barra sólida de cobre. Dura 3 veces más que las fundas fabricadas con tubería delgada.
- Diseño de ranuras de precalentamiento en forma de "V". Permiten una llama de calentamiento más estable y eficiente que maximiza la transferencia de calor, resultando en un corte más veloz y mejores acabados al trabajar sobre superficies pintadas u oxidadas.
- Las ranuras de precalentamiento anchas son residentes a obstrucciones y son de fácil limpieza.
|
Tabla de identificación de Boquillas
de Corte Oxi-Propano GPN |
CODIGO |
TAMAÑO
BOQUILLA
No. |
DIÁMETRO ORIFICIO DE CORTE
|
PRESION DE GAS
|
ESPESOR DE CORTE
(pulgadas) |
Oxígeno (psi)
|
Propano (psi) |
M1H0000 |
GPN-00 |
1.0mm
|
30
|
3
|
1/4 |
M1H0001 |
GPN-0 |
1.2mm
|
35
|
4
|
3/4 |
M1H0002 |
GPN-1 |
1.4mm
|
45
|
4
|
1-1/4 |
M1H0003 |
GPN-2 |
1.6mm
|
50
|
4
|
2 |
M1H0004 |
GPN-3 |
1.8mm
|
50
|
6
|
3 |
M1H0005 |
GPN-4 |
2.0mm
|
55
|
6
|
4 |
M1H0006 |
GPN-5 |
2.4mm
|
60
|
6
|
6 |
M1H0007 |
GPN-6 |
2.8mm
|
65
|
8
|
8 |
M1H0008 |
GPN-7 |
3.2mm
|
75
|
10
|
10 |
M1H0009 |
GPN-8 |
3.6mm
|
85
|
12
|
12 |
|
| arriba |
| • BOQUILLA CALENTAMIENTO OXI-PROPANO #460 |
|

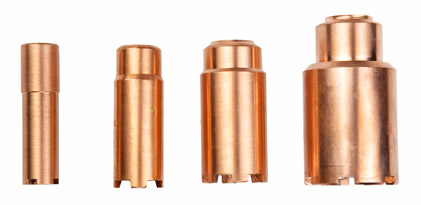

Boquilla 460 #2 - Boquilla 460 #3 - Boquilla 460 #4 - Boquilla 460 #5 |
|

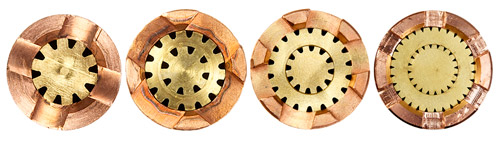

Frente Boquilla 460 #2 - Frente Boquilla #3 - Frente Boquilla #4 - Frente Boquilla #5 |
|
CARACTERISTICAS
|
- Rosca de conexión M12.5X1
- Camisa de cobre gruesa y fabricada a partir de una barra sólida de cobre maquinado. Dura 3 veces más que las fundas fabricadas con tubería delgada.
- Diseño de ranuras de precalentamiento en forma de "V". Permiten una llama de calentamiento más estable y eficiente que maximiza la transferencia de calor, resultando en un calentamiento más veloz .
- Las ranuras de precalentamiento anchas son residentes a obstrucciones y son de fácil limpieza.
|
Tabla de identificación de Boquillas
de Calentamiento
Oxi-Propano #460 |
CODIGO |
TAMAÑO BOQUILLA No
|
DIÁMETRO EXTERNO
|
PRESION DE GAS
|
CONSUMO DE GAS
(scfh)
|
PROPANO
(psi)
|
OXIGENO
psi) |
PROPANO
(cfh)
|
OXIGENO
(cfh) |
M1H0132
|
460-2
|
18mm |
2-12
|
40-60
|
90-180
|
310-330
|
M1H0133 |
460-2
|
25mm |
2-15
|
60-80
|
170-270
|
450-600
|
M1H0134 |
460-2
|
30mm |
8-20
|
80-100
|
240-290
|
550-800
|
M1H0135 |
1-1/2-2
|
40mm |
10-25
|
90-110
|
280-450
|
780-960
|
Las BTU producidas por hora se calculan multiplicando el flujo de gas combustible por su poder calorífico. Gas Natural:1025BTU/CF. Propano:2560BTU/CF
